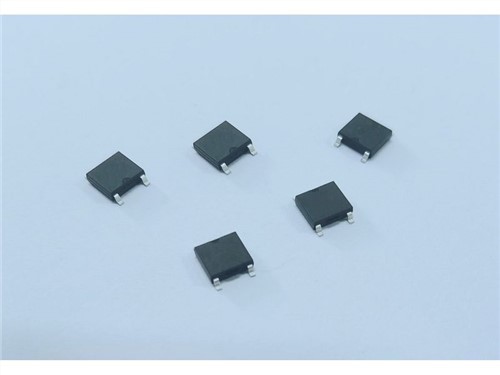

(1) 次の場合の最大平均整流電流: 長期動作中にダイオードによって許容される最大順方向平均電流を指します。 電流は、PN接合の接合面積と放熱条件によって決まります。 使用中は、ダイオードを流れる平均電流がこの値を超えてはならず、放熱条件が満たされていることに注意してください。 たとえば、1n4000 シリーズ ダイオードの if は 1a です。
(2) 最大逆動作電圧 VR: ダイオードに印加できる最大逆電圧を指します。 この値よりも大きいと、逆方向電流 (IR) が急激に増加し、ダイオードの一方向の導通が破壊され、逆方向ブレークダウンが発生します。 一般的に逆方向降伏電圧(VB)の半分を(VR)とします。 たとえば、1N4001 の VR は 50V、1n4002-1n4006 の VR はそれぞれ 100V、200V、400V、600V、800V、1N4007 の VR は 1000V です。
(3) 最大逆電流 IR: 最高の逆動作電圧下でダイオードに流れることができる逆電流です。 このパラメータは、ダイオードの一方向導電率を反映しています。 したがって、電流値が小さいほど、ダイオードの品質が高くなります。
(4) ブレークダウン電圧 VB: ダイオードの逆電圧電流特性曲線の鋭い屈曲点での電圧値を指します。 逆方向がソフト特性の場合は、与えられた逆方向漏れ電流条件下での電圧値を指します。
(5) 最大動作周波数 FM: 通常の条件下でのダイオードの最高動作周波数です。 主にPN接合の接合容量と拡散容量で決まります。 動作周波数が FM を超えると、ダイオードの一方向伝導性が十分に反映されなくなります。 たとえば、1n4000 シリーズ ダイオードの FM は 3 kHz です。 また、ファストリカバリダイオードは、スイッチング電源など周波数の高い交流電源の整流に使用されます。
(6) 逆回復時間 TRR: 規定の負荷、順方向電流、最大逆過渡電圧における逆回復時間。
(7) ゼロバイアス容量 Co: ダイオード両端の電圧がゼロのときの拡散容量と接合容量の合計を指します。 製造プロセスの制限により、同じタイプのダイオードでもパラメータのばらつきが大きいことに注意してください。 マニュアルに記載されているパラメータは、多くの場合、範囲内にあります。 テスト条件が変わると、対応するパラメータも変わります。 たとえば、1n5200 シリーズ シリコン プラスチック カプセル化整流ダイオードの IR は 25 ℃ で測定すると 10uA 未満ですが、IR は 100 ℃ で 500uA 未満です。
